Nota bene: il software per PC descritto di seguito è giunto a fine vita. L'ultima versione di CapSel fa parte del nuovo Secop Toolkit, che offre più funzioni in un'unica applicazione. L'applicazione Secop Toolkit è ora disponibile per i dispositivi con sistema operativo iOS di Apple o Android di Google.
Secop Toolkit è accessibile anche cliccando sull'immagine Secop Toolkit Web App qui sotto.
Secop era precedentemente conosciuta come Danfoss Compressors. Il nostro primo programma di selezione DanCap è stato sviluppato nel 2006 e non è più supportato. È stato rinominato CapSel nel 2012. Poiché aggiorniamo il nostro software per riflettere le nostre conoscenze ed esperienze attuali, il programma CapSel mostrerà risultati di calcolo migliori rispetto al vecchio programma DanCap.

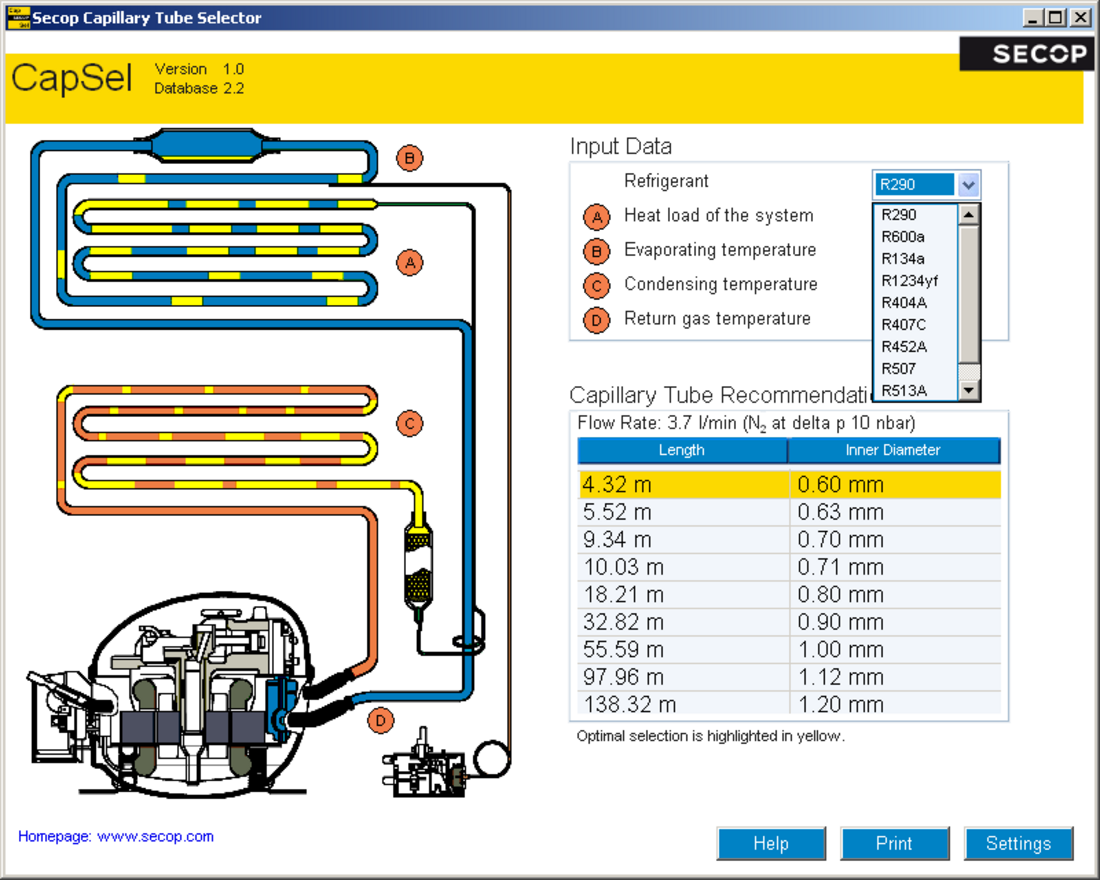

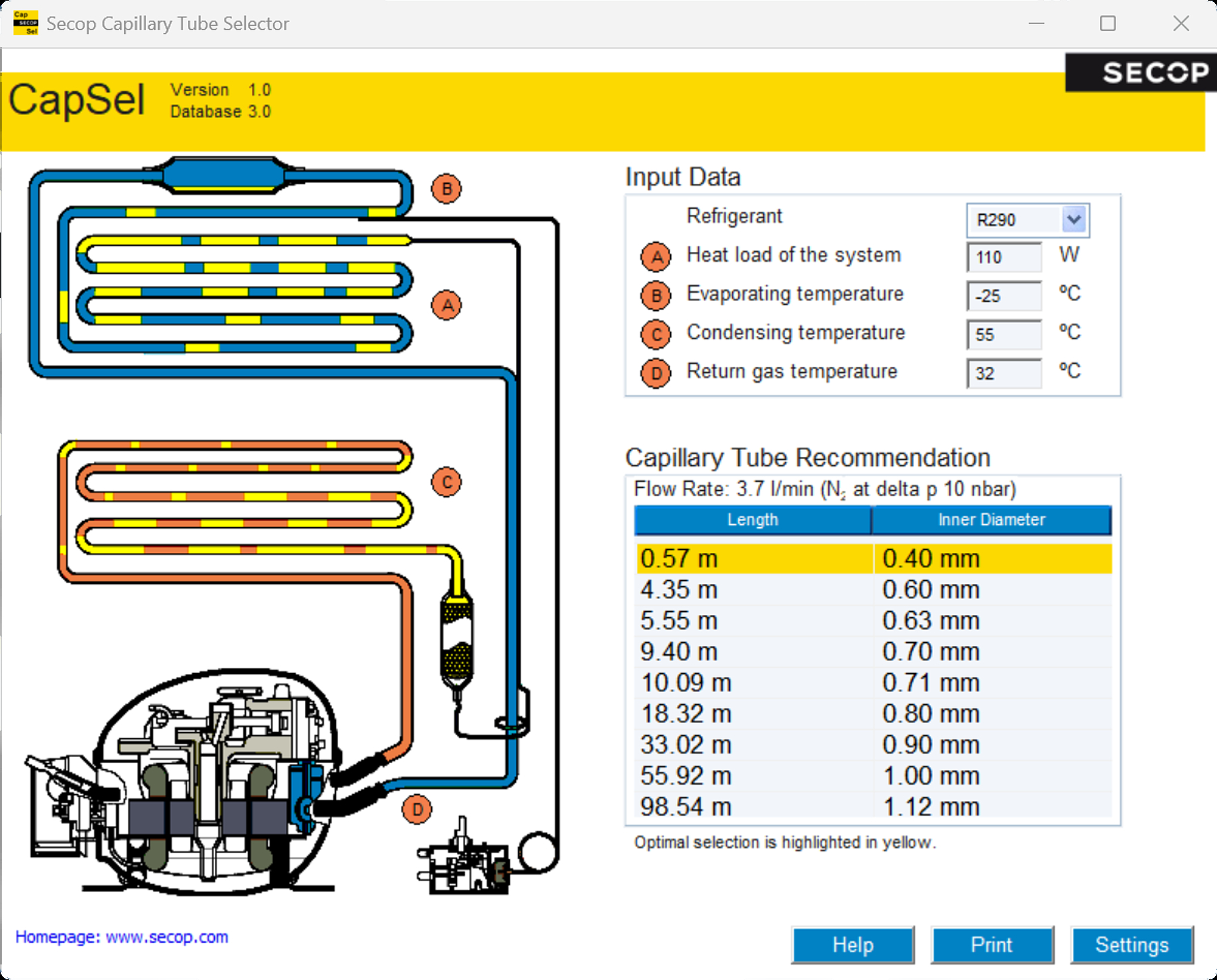

Questo software consente all'utente di calcolare le misure di un dispositivo di strozzamento a tubo capillare per un sistema di refrigerazione utilizzando formule empiriche. Il risultato è un valore iniziale per l'ottimizzazione. In alcuni casi, la migliore scelta possibile del diametro e della lunghezza del capillare può discostarsi notevolmente da questo risultato calcolato.
Il dimensionamento del capillare si basa sull'ipotesi che il capillare e la linea di aspirazione siano collegati per almeno 1 m per realizzare lo scambio di calore interno tra liquido e gas di aspirazione.
Il refrigerante utilizzato viene scelto da un elenco a discesa. I valori di ingresso devono essere rappresentativi del sistema di refrigerazione. I valori di ingresso sono:
I dati di input sono limitati per refrigerante in base all'esperienza e alle aree di applicazione del compressore.
Questi dati potrebbero riflettere i dati prestazionali della scheda tecnica alle condizioni ARI 540, EN 12900, CECOMAF o altre.

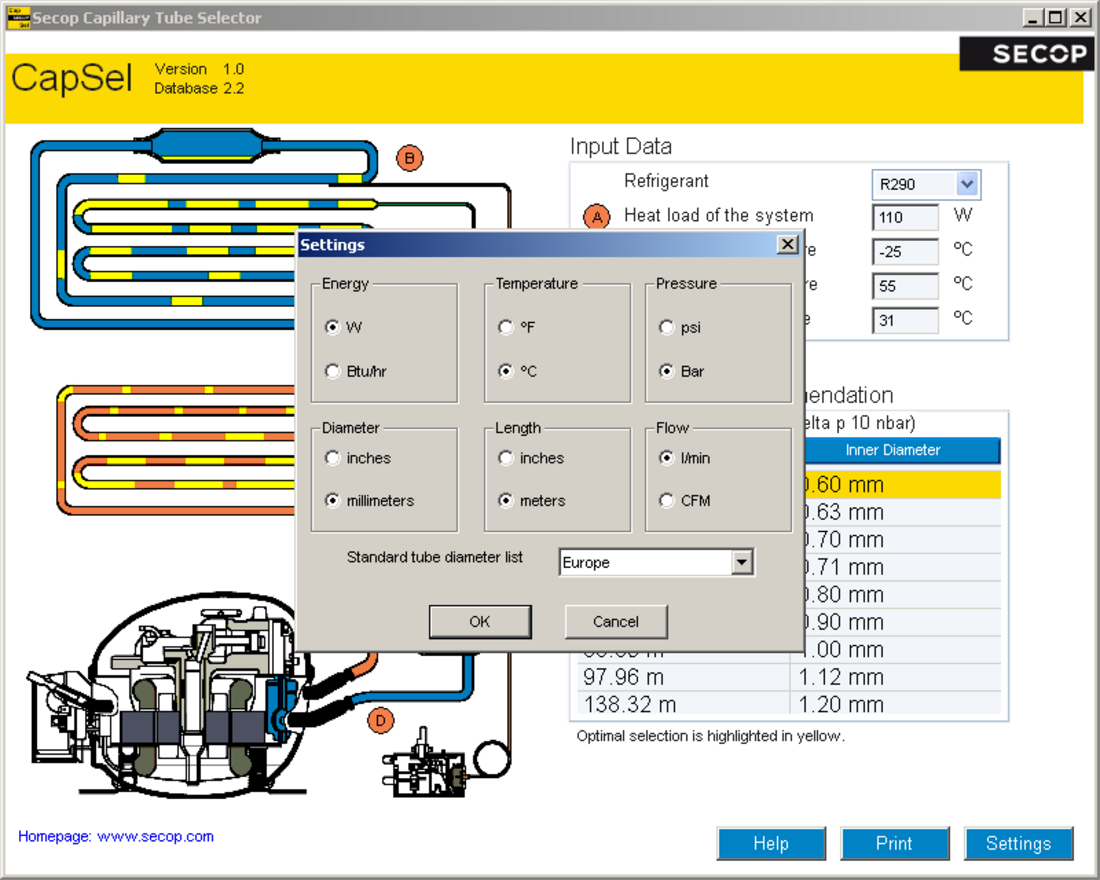

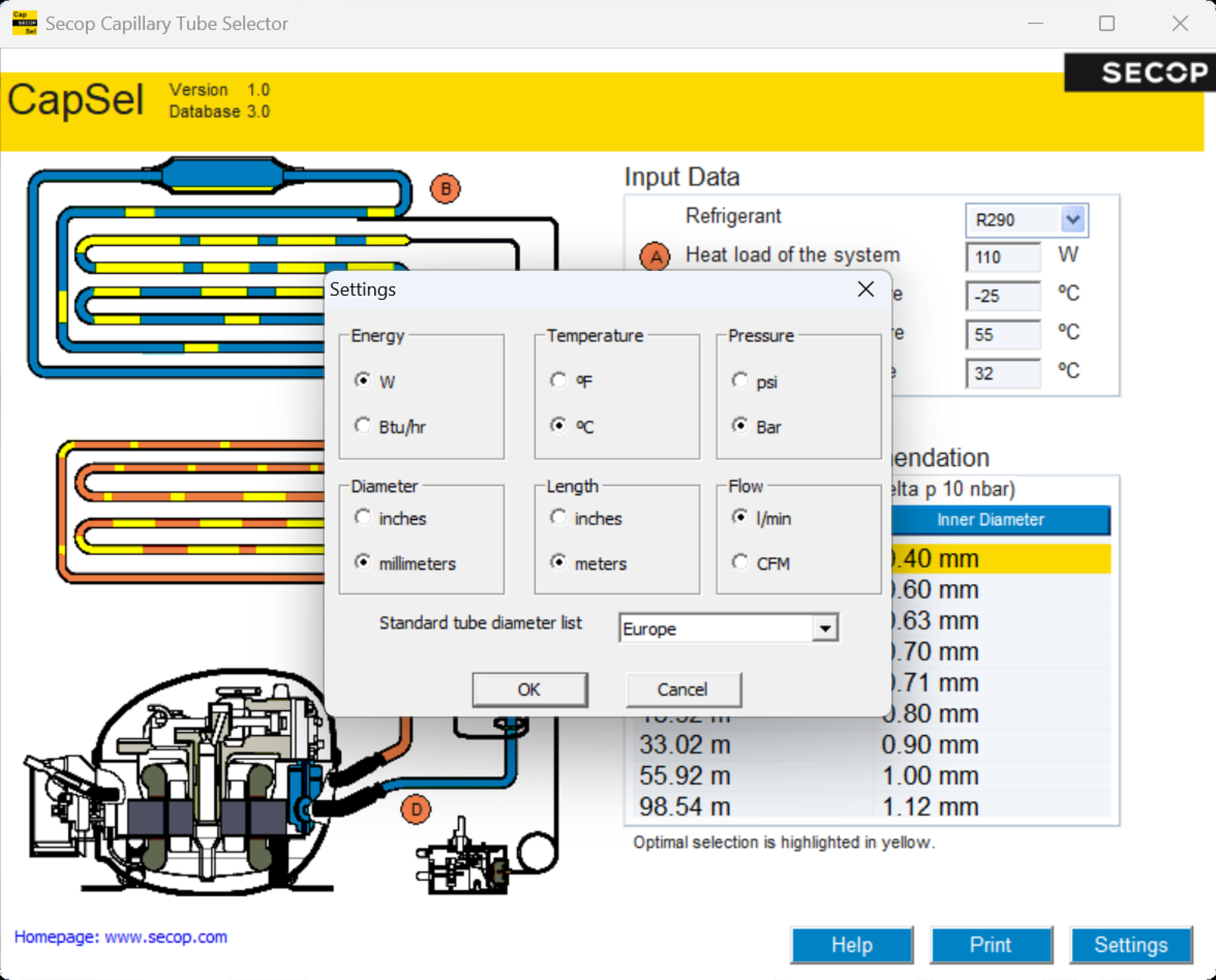

L'elenco dei diametri interni dei tubi capillari comprende in genere le misure disponibili in diversi Paesi. Non tutti sono disponibili in un unico posto. Il valore della lunghezza per un diametro disponibile deve essere scelto dall'utente o stimato, se non è presente nell'elenco.
L'elenco dei refrigeranti e dei diametri dei tubi capillari e le formule di calcolo e i limiti potrebbero essere adattati attraverso aggiornamenti, sulla base di nuove esperienze.
Aggiornamento del database 2.2 (2019):
Decomprimere ed eseguire "Setup.Exe". Le versioni precedenti (ad esempio DanCap™) devono essere prima disinstallate.

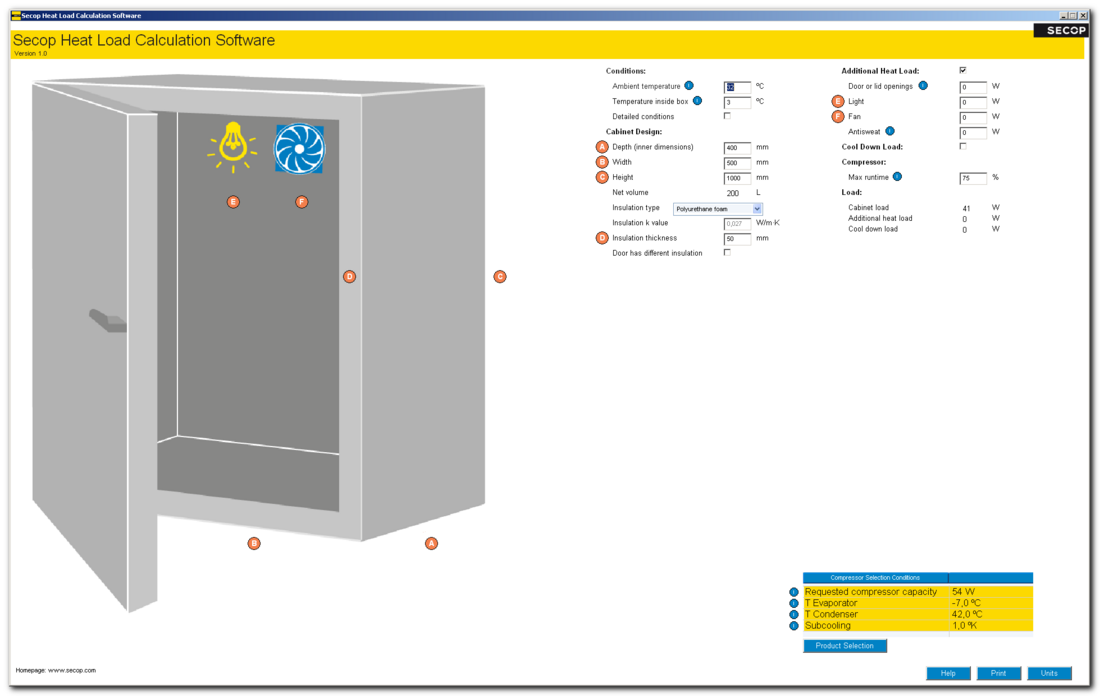

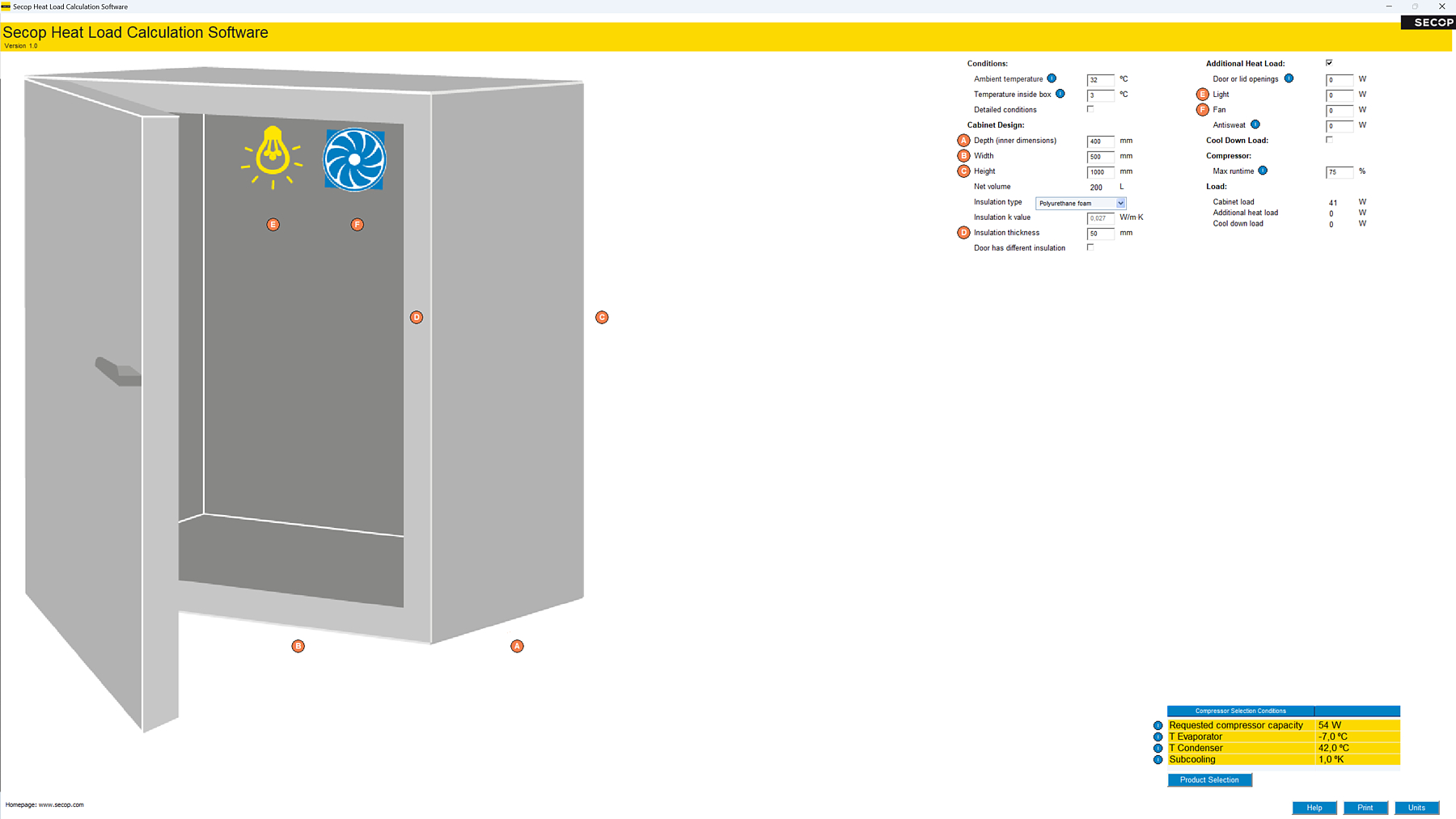

Questo software consente all'utente di calcolare il carico termico di una determinata applicazione. Il carico termico è la quantità di calore che deve essere rimossa dall'armadio (box) per mantenere la temperatura target.
Il software non tiene conto del fatto che il carico è diverso in una situazione di sbrinamento, ad esempio durante l'avvio iniziale o dopo lo sbrinamento. Il carico termico varia in base alle variazioni della temperatura ambiente.
La filosofia alla base del programma è che i parametri di ingresso di base sono noti a tutti e non è necessaria una conoscenza approfondita della refrigerazione.
Valori di ingresso
I valori di input riportati di seguito sono i minimi necessari per calcolare il carico termico

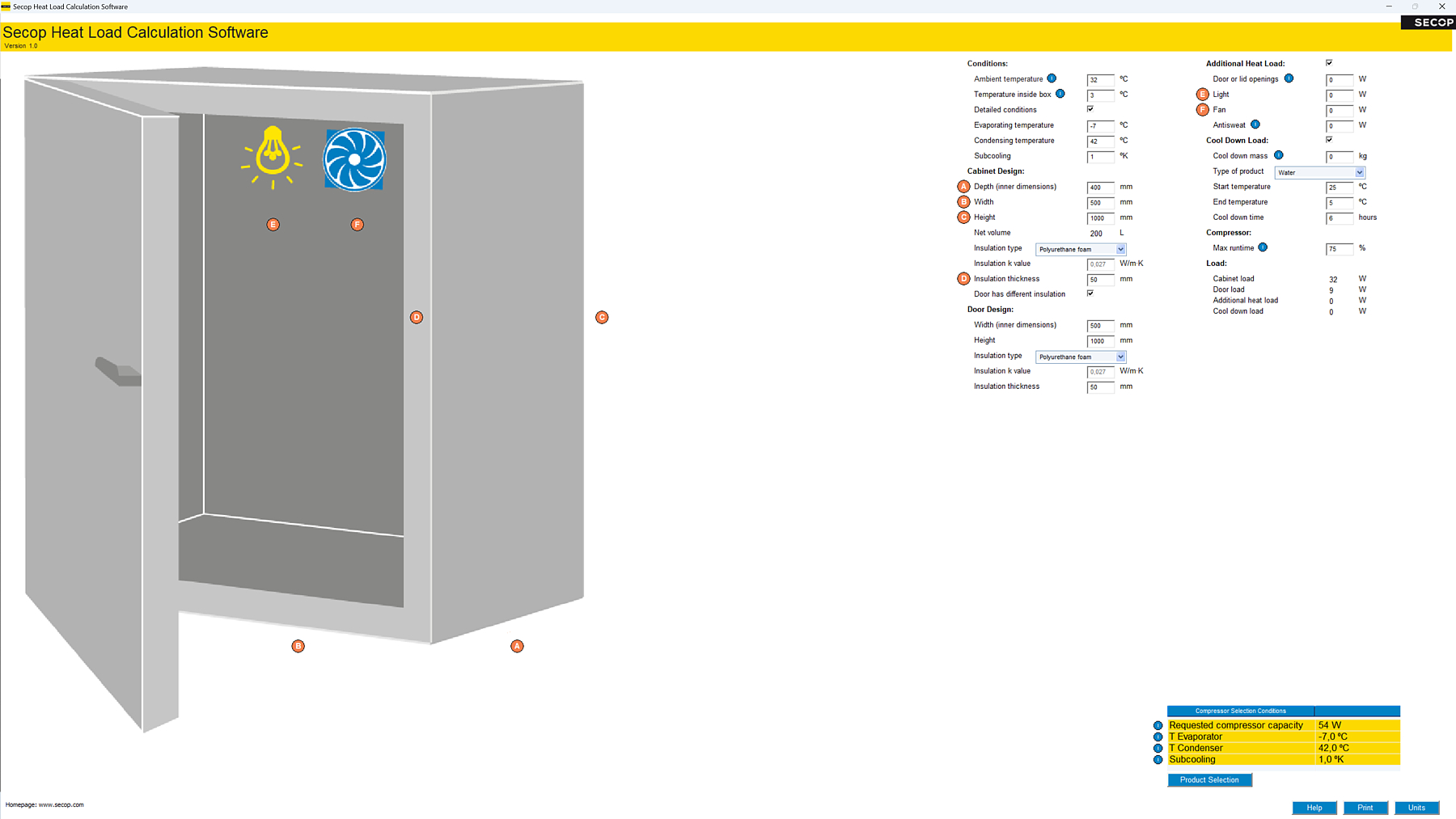

Inoltre, è possibile aprire delle "caselle di controllo" per inserire ulteriori input e carichi. Vedere l'immagine della vista estesa.
Calcoli
Il calcolo del carico termico si basa sulla formula:
Q = k × A × Δt (carico termico = valore k × area di trasferimento del calore × delta t)
Unità di misura
È possibile scegliere tra diverse unità di input.
Aiuto contestuale
Per alcuni valori di input, una "I" in un cerchio blu indica che tenendo il cursore sulla "I" verrà visualizzata una spiegazione aggiuntiva in una finestra a comparsa.
Selezione del compressore
Dopo aver inserito i valori di input, vengono calcolati e visualizzati i parametri di selezione del compressore.
Facendo clic su "Selezione prodotto", si accede direttamente al Selettore prodotto, dove è possibile selezionare il compressore appropriato.
Decomprimere ed eseguire "Setup.Exe".
