Assistenza ai compressori

Secop ha collaborato con VULKAN Lokring - produttore di connessioni a tubo senza saldatura per l'industria della refrigerazione e del condizionamento dell'aria - per la realizzazione del filmato didattico "Assistenza ai compressori per R600a, R290 - Passo dopo passo". L'assistenza e la riparazione dei sistemi R600a e R290 sono possibili per tecnici di assistenza qualificati e ben addestrati.

È necessaria una manipolazione molto attenta a causa dell'infiammabilità del gas, che rappresenta un potenziale pericolo durante gli interventi sul sistema di refrigerazione. È necessaria una buona ventilazione del locale e lo scarico della pompa del vuoto deve essere condotto all'aria aperta. L'attrezzatura del tecnico dell'assistenza deve soddisfare i requisiti di R600a e R290 in termini di qualità dell'evacuazione e precisione della carica di refrigerante.

Riassunto degli argomenti:

Assistenza ai compressori per isobutano e propano - Passo dopo passo

I refrigeranti R600a (isobutano) e R290 (propano) sono possibili sostituti di altri refrigeranti che hanno un forte impatto sull'ambiente e sono utilizzati in piccoli sistemi ermetici, come i frigoriferi e i congelatori domestici e commerciali prodotti in fabbrica. Questi refrigeranti hanno un potenziale di riduzione dell'ozono (ODP) pari a zero e un potenziale di riscaldamento globale (GWP) trascurabile.

La conversione di un sistema R22, R12, R502 o R134a in R600a o R290 non è raccomandata da Secop, poiché questi sistemi non sono approvati per l'uso di refrigeranti infiammabili e la sicurezza elettrica non è dimostrata in conformità agli standard pertinenti.

Assistenza e riparazione

Gli idrocarburi (HC) sostituiscono progressivamente i refrigeranti sintetici grazie alla loro sostenibilità ambientale e all'efficienza del mercato, anche se la loro infiammabilità richiede ulteriori misure di sicurezza. Ad esempio, la saldatura è consentita solo in combinazione con l'uso di azoto come gas protettivo. Pertanto, le connessioni tra due tubi sono realizzate con connessioni a pressione.

Gli idrocarburi sono l'alternativa ecologica ai CFC, HCFC e HFC. Salvaguardano lo strato di ozono e hanno un potenziale di riscaldamento globale (GWP) molto più basso, pari a 3, rispetto al valore GWP dell'R404A, che è di 3900.

In qualità di pioniere della refrigerazione sostenibile, Secop promuove attivamente la conversione dei refrigeranti e già dagli anni '90 utilizza idrocarburi (HC) ecologici come l'R290 (propano) e l'R600a (isobutano) come refrigeranti. Essi svolgono un ruolo fondamentale nella riduzione dei gas serra nocivi. Un normale supermercato, ad esempio, emette nell'atmosfera il 5-10 % del refrigerante utilizzato a causa delle perdite. Gli HC in sostituzione sono in grado di ridurre le emissioni di gas serra di molte tonnellate all'anno.

La sfida più grande nella gestione di un sistema con R600a o R290 è l'infiammabilità dei gas usati. Nella maggior parte degli Stati esistono leggi, regolamenti e standard per evitare esplosioni e aumentare il livello di sicurezza quando si tratta di idrocarburi.

Il filmato didattico di Secop vi supporta nella manutenzione degli elettrodomestici con refrigeranti R600a e R290

I compressori Secop per refrigeranti infiammabili sono dotati di una speciale etichetta di avvertimento. La capacità massima di riempimento è di 150 g per sistema, che equivale a circa 8 g/m³ in una cucina di 20 m³ e quindi a circa il 25% del limite inferiore di infiammabilità. Queste precauzioni riducono al minimo il rischio di accensione in caso di perdite. In condizioni favorevoli, tuttavia, il superamento di questi valori è ufficialmente consentito.

Tutti i produttori di sistemi HC devono attenersi a queste norme di sicurezza. L'assistenza ai clienti e la riparazione delle applicazioni R600a e R290 devono essere eseguite solo da personale altamente qualificato ed esperto. Ciò implica anche la conoscenza degli strumenti, del trasporto dei compressori e dei refrigeranti, nonché delle leggi, dei regolamenti e degli standard.

Le norme di sicurezza nazionali richiedono simulazioni di perdite e impongono l'isolamento dei componenti elettrici in prossimità del flusso di refrigeranti.

Scarica il video
Formato file MP4 Formato file WMV

Sostituzione del compressore senza saldatura (Braze Free)

Lo smaltimento di R290 e R600a non prevede il riempimento di un contenitore di riciclaggio. A causa del basso GWP, i refrigeranti infiammabili vengono convogliati all'aperto attraverso un tubo, lontano dal luogo di lavoro. Durante il processo, è necessario evitare fonti di innesco esterne.

Inoltre, questi sistemi di refrigerazione devono essere aperti con un tagliatubi. La saldatura sui circuiti di refrigerazione HC è consentita solo se il refrigerante esistente è stato smaltito secondo le norme e se i circuiti ad alta e bassa pressione vengono successivamente lavati separatamente con azoto. Anche se il compressore non deve essere sostituito, la saldatura è consentita solo in presenza di azoto fluido come gas protettivo. In tutte le altre occasioni, la saldatura in prossimità di refrigeranti infiammabili è severamente vietata.

Durante il lavoro su un impianto, le connessioni devono essere realizzate con connessioni a pressione. Con una connessione priva di saldatura, questa può essere realizzata per tubi in alluminio, rame o acciaio. Il raccordo è costituito da due anelli e da un pezzo di connessione per accogliere i due tubi da collegare. Grazie al contorno interno conico degli anelli e allo speciale contorno esterno del pezzo di connessione, il raggio del pezzo di connessione sarà ridotto al diametro dei tubi per generare un composto ermetico metallo-metallo.

  • [Translate to Italian:] A LOKRING® connection can also be used to create a hermetic connection between two different materials, e.g. aluminum and copper, source: VULKAN Lokring

Strumenti e materiali necessari

Prima del montaggio, le estremità dei tubi devono essere pulite accuratamente con lana d'acciaio fine o fogli abrasivi con un movimento rotatorio. In questo modo si eviteranno graffi lungo i tubi, che potrebbero causare una riduzione della tenuta.

Per garantire la tenuta della connessione, le estremità dei tubi vengono trattate con LOKPREP®. Il LOKPREP® uniforma le irregolarità della superficie del tubo e si indurisce rapidamente. Dopo l'inserimento dell'estremità del tubo nei raccordi, i tubi devono essere ruotati di 360°, per garantire una diffusione uniforme del sigillante. Successivamente, i due anelli vengono compressi fino all'arresto al centro con un paio di pinze speciali per l'assemblaggio manuale.

  • [Translate to Italian:] Cross-section of a LOKRING®-connection, source: VULKAN Lokring

A seconda del materiale e della temperatura ambientale, il LOKPREP® si indurisce in tre o quattro minuti, in modo da poter realizzare tutti i collegamenti necessari insieme alla sostituzione del compressore e del filtro essiccatore e al processo di carica. Grazie alla massima precisione del processo di produzione, la connessione può essere realizzata con il minimo sforzo. Garantisce un collegamento del tubo assolutamente pulito, indissolubile e puramente meccanico, con un'elevata durata della tenuta ermetica.
Si consiglia di utilizzare una bilancia elettronica per controllare la carica di refrigerante con la precisione richiesta.

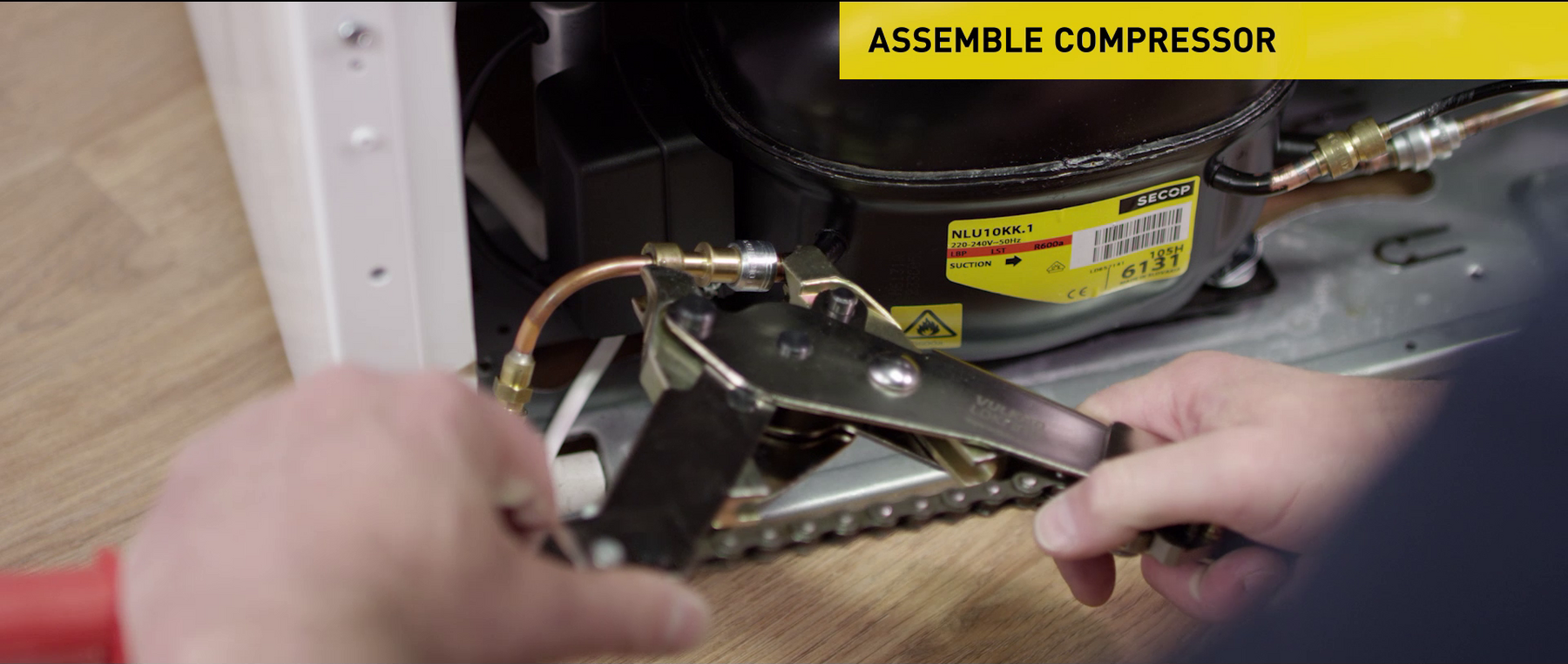

  • [Translate to Italian:] With the pliers for manual assembly, a hermetic connection will be established due to pressure, source: VULKAN Lokring

Utilizzo dei connettori per tubi LOKRING® sui compressori Secop BD Nano

Per garantire l'assenza di calore nel punto di connessione, è possibile utilizzare i connettori LOKRING® senza saldature della società VULKAN (vedi figura 1).

Questi connettori sono utilizzati da oltre 40 anni sia per applicazioni OEM che per applicazioni sul campo. Le connessioni LOKRING® possono essere realizzate con semplici strumenti di assemblaggio manuali (vedi figura 2) o a batteria (vedi figura 3).

I connettori LOKRING® approvati dal TÜV soddisfano i requisiti della norma ISO 14903 e garantiscono un collegamento meccanico-tubo assolutamente pulito e permanente, con tenuta ermetica ai gas a lungo termine.

Per maggiori dettagli, visitare il sito www.vulkan.com. Illustrazioni per gentile concessione di VULKAN Lokring Rohrverbindungen GmbH & Co. KG

Bollettino dei prodotti Secop

  • [Translate to Italian:] Fig.1 LOKRING® connectors type 00 on a BD Nano
  • [Translate to Italian:] Fig.2 LOKTOOL HMRK-V
  • [Translate to Italian:] Fig.3 LOKTOOL LOKPRESS Mini
